钢索的固定
在卷筒上加一PT螺丝，比一般钢索固定方式多一层安全措施，可确实有效的防止钢
索脱落，并且具有非常好之强度及安全性。
卷筒传动方式
本结构利用游星齿轮轴及传动片直接带动卷筒，可简单方便的更换钢索或调换钢索方向。
电磁刹车
采用DC电磁刹车器，选用高级刹车片，刹车片寿命物长。构结简单不须调整间隙。万一停
电时，电磁刹车立即自动刹车，绝不滑落，安全可靠。
齿轮箱
采用延性铸铁FCD-45铸造，延展性强，不易断裂，再经CNC电脑复合机加工，精度高，阻力小。
专用马达
采用E级绝缘，卷扬机专用正级马达，起动转矩大，惯性小，可长时间频繁使用。
高级轴承
齿轮箱内选用世界名牌高级全新轴承，轴承寿命长，阻力小，传动声音低。
传动齿
采用特殊高级钢材经热处理，结构坚实，内部套装无给油轴承，耐磨耐用寿命特长。
星齿
齿轮经热处理及高精度加工，具有独特之耐磨性，各齿轮均有轴承支持，紧固确实，效率高，强度为
一般齿轮数倍。
机体固定架
高级钢板经冲压一体成形之多用途固定架，可装于吊架，升降机，级钢梁上使用。



技术参数：



产品型号		KDJ-2200E1	KDJ-3200E1	KDJ-3500E1	KDJ-5000E1	KDJ-10000E1
负荷量	kg	2200	3200	3500	5000	10000
速度	m/min	7-12.5			8.0-12	7-11
电压	V	Three Phase 380/415
电机	kw	6 × 4	7.5 × 4	9 × 4	15 × 4	30 × 4
频率	m	97		140	192	235
提升高度	Hz	50
钢丝绳	mm × m	16 × 100	18 × 100	18 ×143	22.4 × 200	32 × 250
净重	kg	450	500	550	1500	3000
工作制		S3-25% 20min

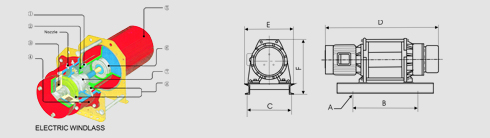

尺寸：



符号	KDJ-2200E1	KDJ-3500E1	KDJ-5000E1	KDJ-10000E1
A	4-φ22	8- φ30	8- φ32	8-φ 38
B	600	847	920	1600
C	499	680		1100
D	1160	1431	1860	2350
E	565	740		1200
F	658	860	905	1255
